圖文解析防排煙系統
文章來源:網絡   編輯:旭峰機電   時間:2017.07.20
返回列表 >>

首先,有必要明確的是:防排煙系統并不是單一系統,而是防煙系統和排煙系統兩個系統的總稱。

防煙系統采用自然通風方式或機械加壓送風方式,防止煙氣進入疏散通道的系統。

排煙系統采用自然通風方式或機械排煙方式,將煙氣排至建筑物外的系統。


一、防煙系統

設置部位:

1. 防煙樓梯間及前室(安全性較高的安全出口)、消防電梯前室(滅火救援通道);

2. 避難層(建筑內的安全區域,超過100米的公共建筑才有)。

作用:通過設置防煙措施,防止煙氣進入防煙部位,確保防煙部位的人員不受煙氣侵襲,為人員安全疏散和消     防撲救創造條件。

方式:

1. 自然通風

2. 機械加壓送風

自然通風方式

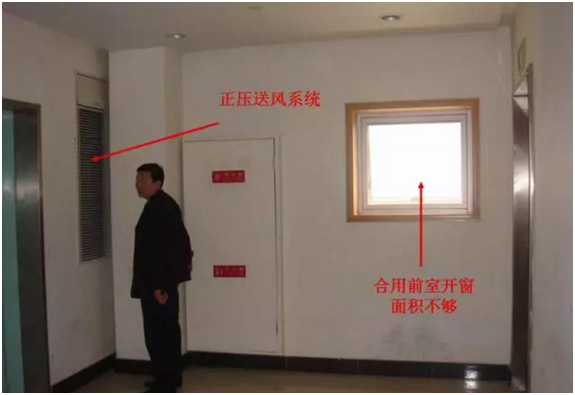

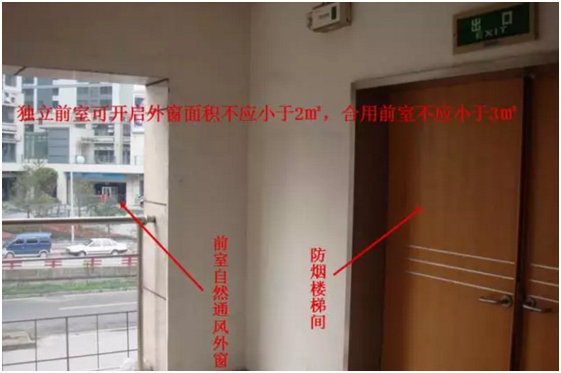

前室示例

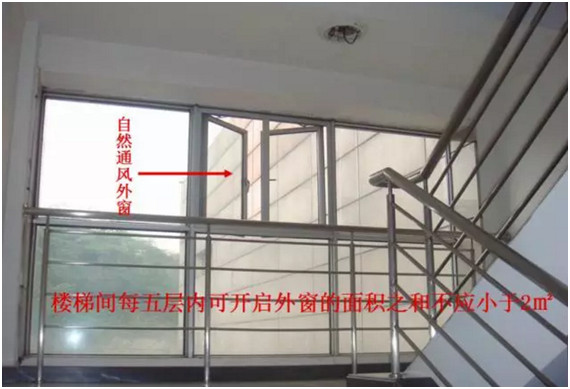

樓梯間示例

 機械加壓送風方式

不具備自然通風條件的防煙部位應設置機械加壓送風系統。


示例

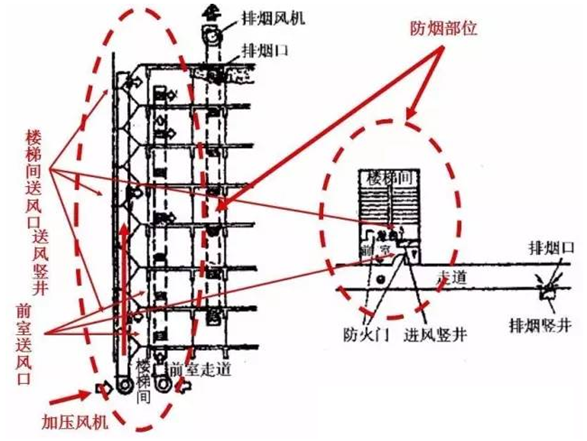

機械加壓送風的立面圖和平面圖示例

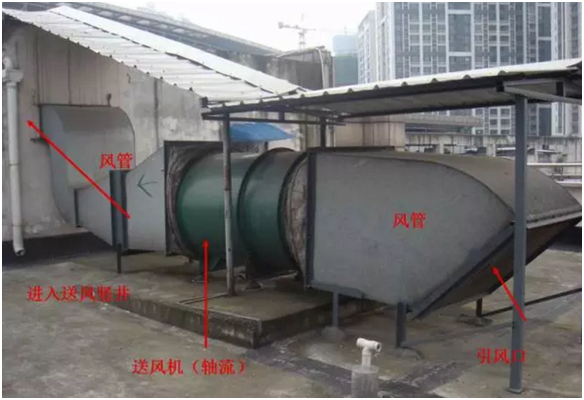

加壓送風機及風管示例

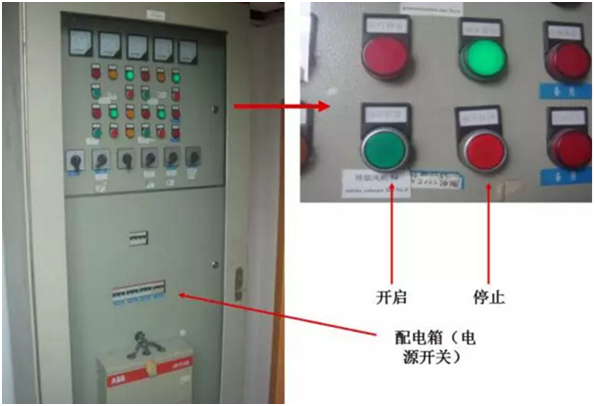

送風風機房電氣控制柜示例

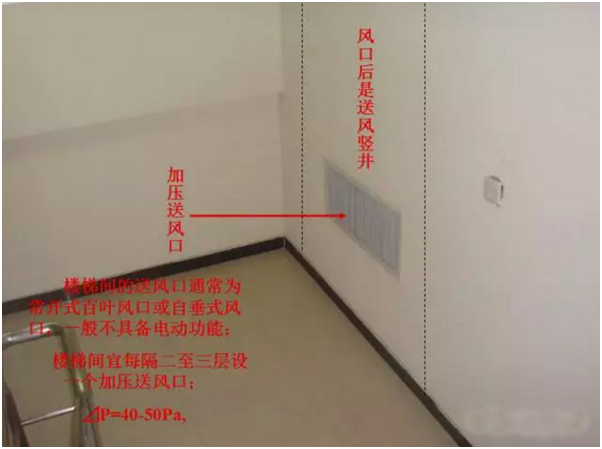

樓梯間加壓送風口和豎井示例

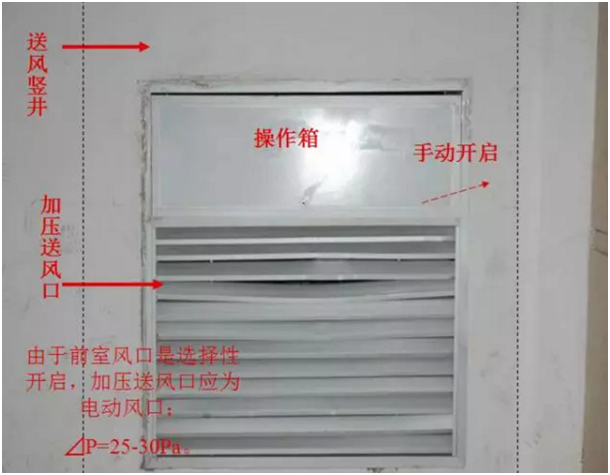

前室送風口和豎井示例

二、排煙系統

設置部位:

1. 較長的疏散走道;

2. 有人停留或可燃物較多、面積較大的地上房間和地下室(這兩項的具體標準因建筑定性而異,具體可參見建       筑防火設計規范)。

3.中庭。

由此可見,排煙系統的作用是將進入疏散走道的煙氣排出室外,為人員疏散創造必要的安全條件。

方式:

1. 自然通風

2. 機械排煙

自然通風方式:


注:此處(房間和走道)的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同,但此處是作為排煙措施,而樓梯間和前室是作為防煙措施。

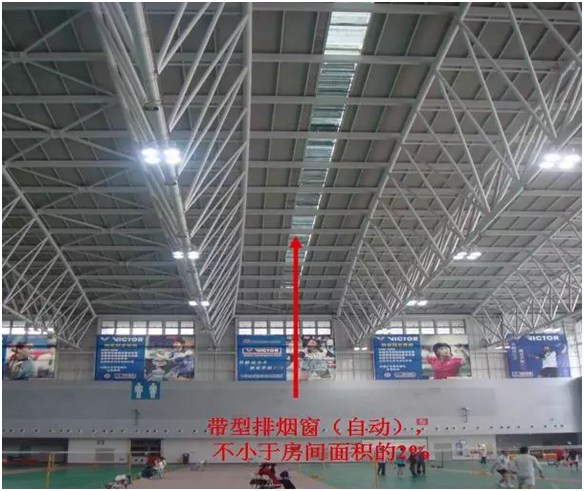

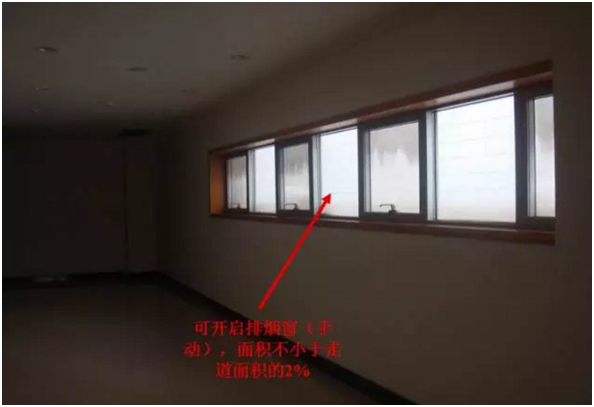

走道示例

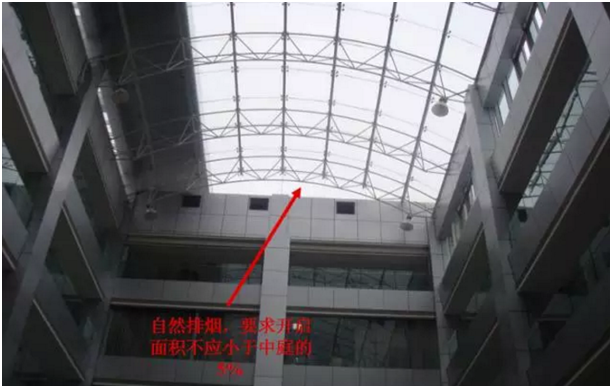

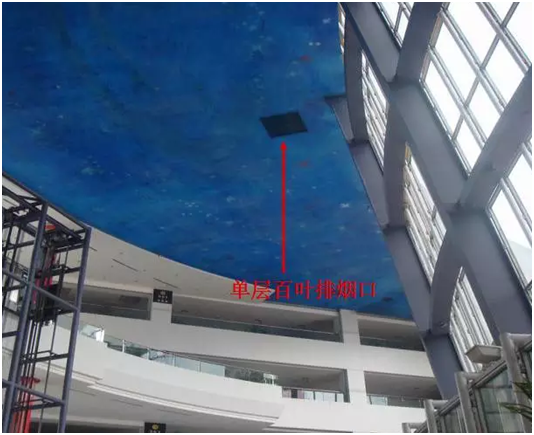

中庭示例

機械排煙方式

設置部位:按規范應設置排煙措施,但又不具備自然排煙條件的房間、走道、中庭。

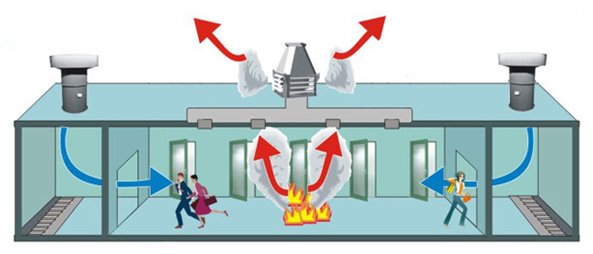

水平機械排煙系統原理示例

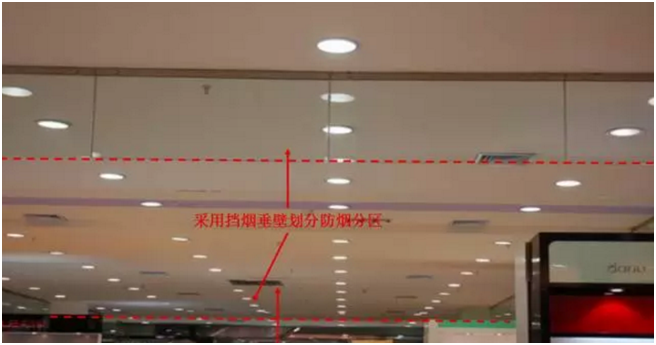

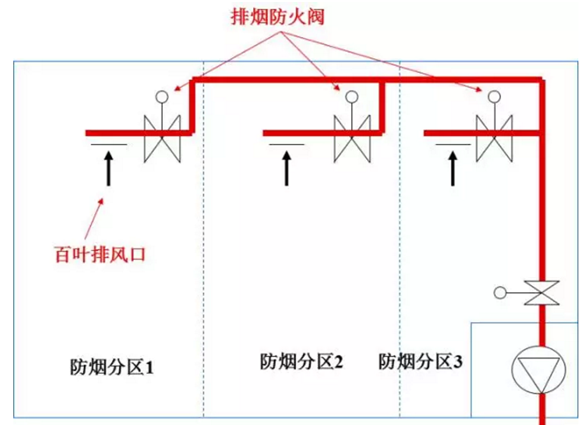

分區示例

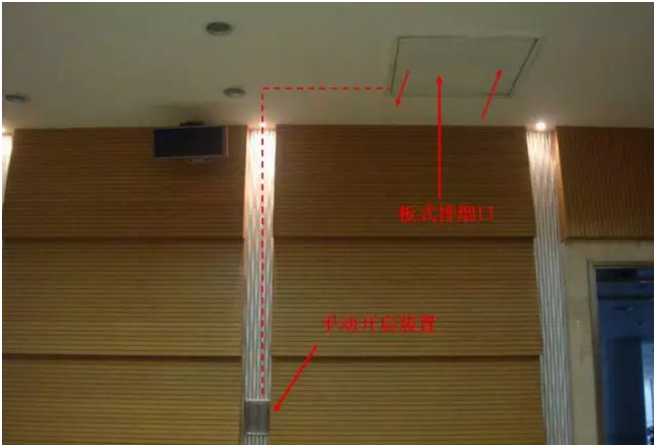

排煙口和手動開啟裝置示例


排煙口手動開啟裝置示例


中庭機械排煙示例

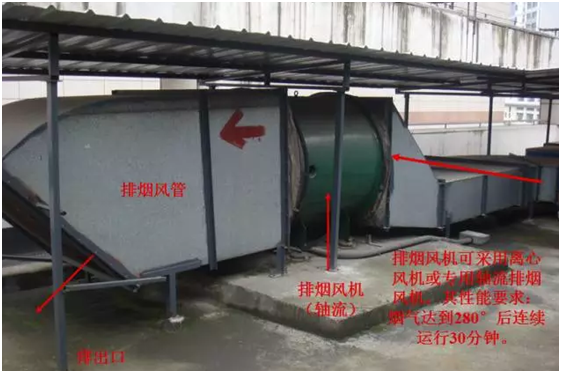

排煙風機及風管示例


排煙風機房電氣控制柜示例

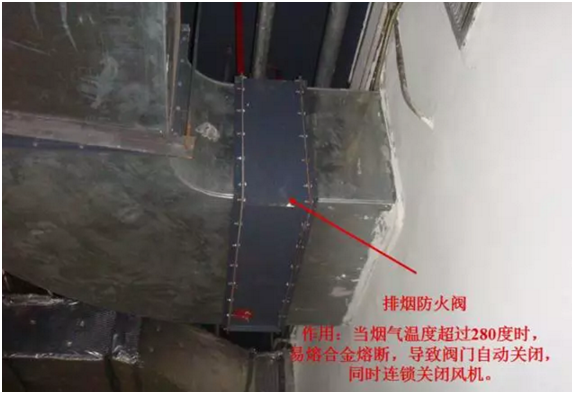

排煙防火閥示例

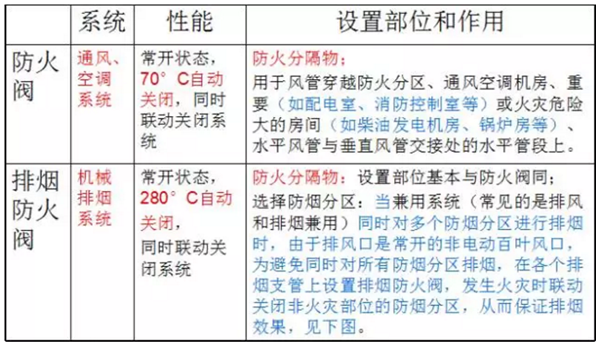

【附】防火閥與排煙防火閥的區別


設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統:

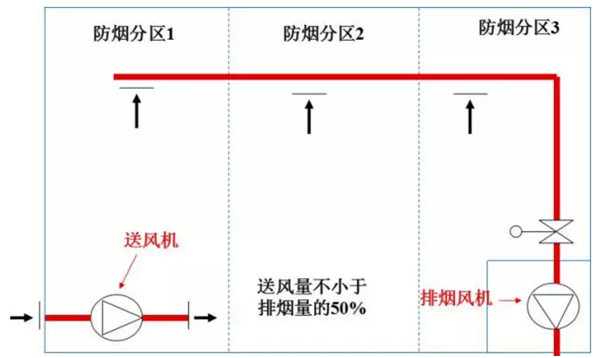

機械排煙的補風系統原理


機械排煙系統的補風


排煙系統在有困難時,可以和通風空調系統兼用,但應符合排煙系統的要求。

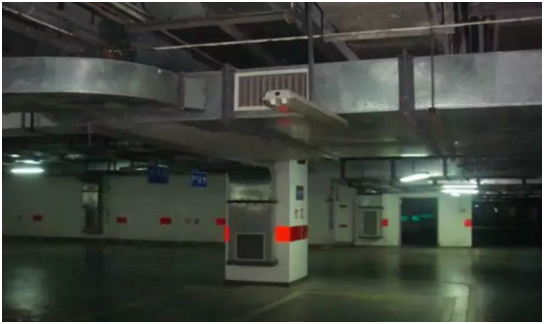

車庫排風和排煙兼用系統
